Arria® V SoC Development Kit dan Intel® SoC FPGA Embedded Development Suite

Arria® V SoC Development Kit menawarkan pendekatan yang cepat dan sederhana untuk mengembangkan desain SoC berbasis prosesor Arm* kustom. Fabric Arria® V FPGA berbasis transiver tingkat menengah dari Intel® FPGA menghadirkan bandwidth tertinggi dengan daya total terendah untuk aplikasi tingkat menengah seperti:

• Unit radio jarak jauh¹

• Jalur kartu 10G/40G¹
• Pencitraan medis
• Peralatan studio penyiaran
• Akselerasi aplikasi pemrosesan gambar dan video¹
• PCI Express* (PCIe) Gen2 x4 jalur (endpoint atau rootport)

¹Daughtercard aplikasi khusus, tersedia secara terpisah, mendukung berbagai standar antarmuka dan I/O

Catatan:

Pembeli memahami bahwa ini adalah produk pengembang, perangkat lunak pengembang, atau integrator sistem dan mengetahui bahwa produk ini adalah kit evaluasi yang belum mendapatkan izin FCC, disediakan hanya untuk evaluasi dan pengembangan perangkat lunak, serta tidak boleh dijual kembali.

Konten Kit Pengembangan

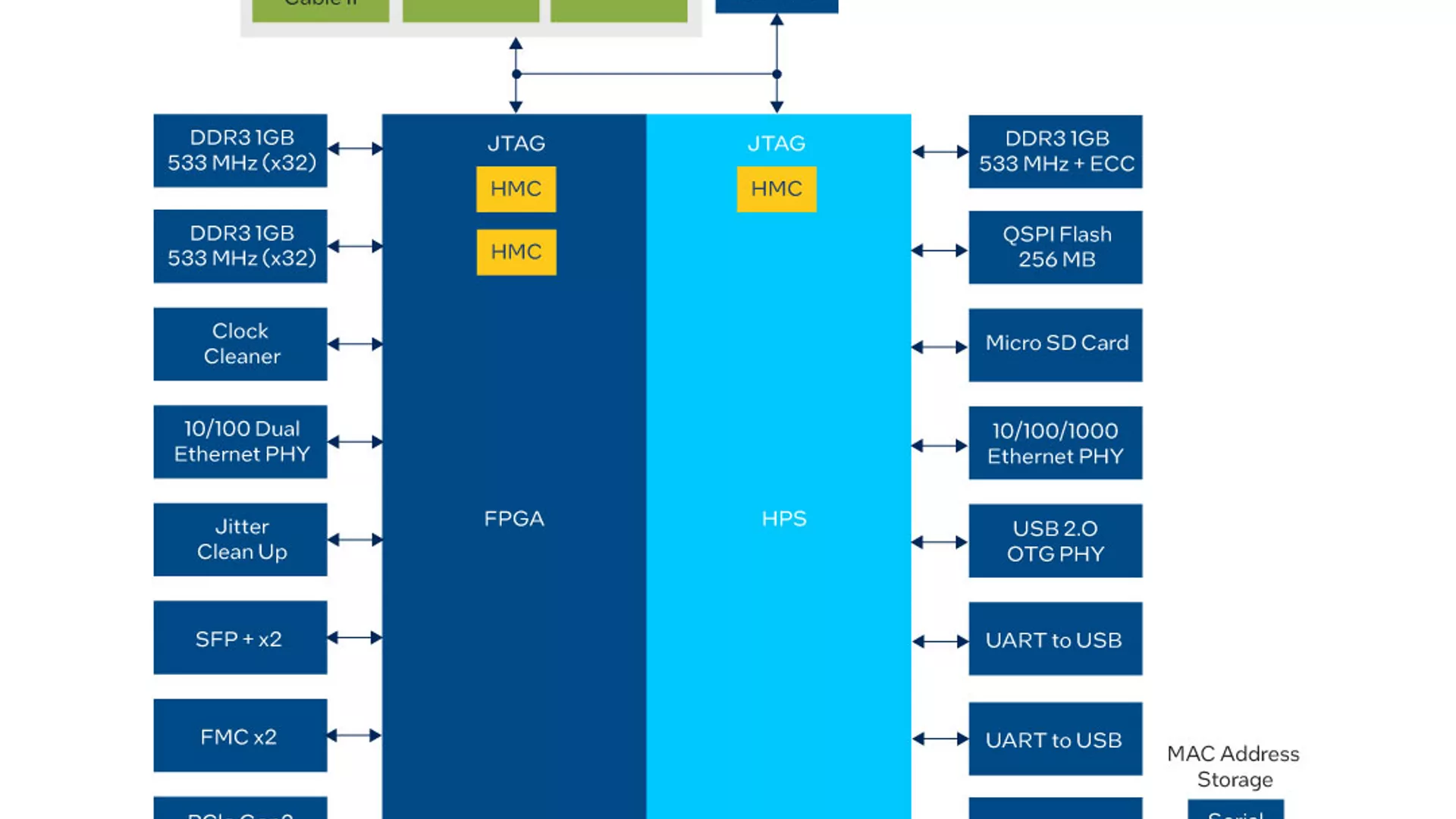

Arria® V SoC Development Kit dilengkapi hal berikut:

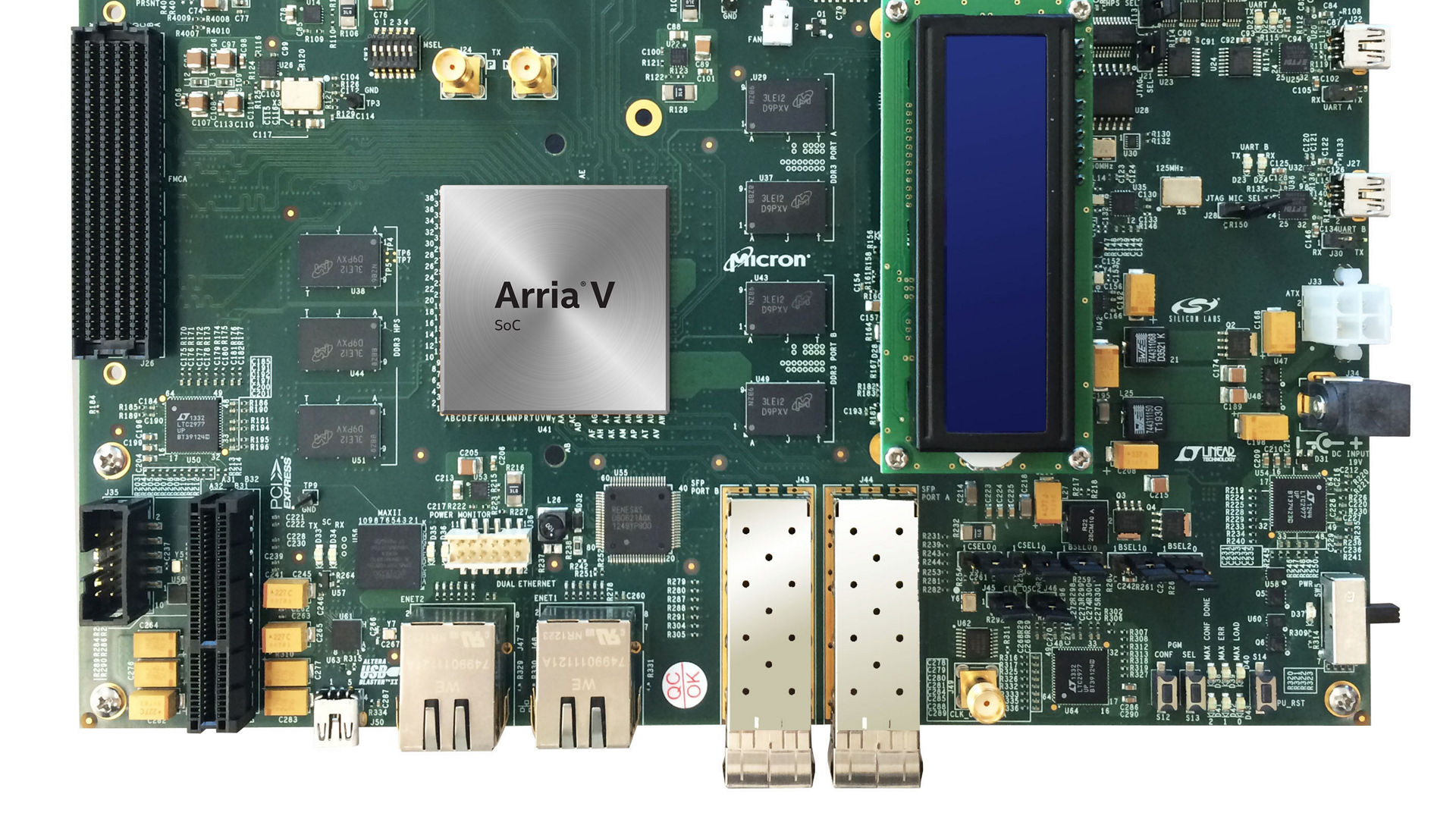

• Arria® V ST SoC development board
• Perangkat unggulan
• Arria® V ST SoC—5ASTFD5K3F40I3N (SoC)
• MAX® V CPLD—5M2210ZF256C4N (kontroler sistem)
• MAX® II CPLD—EPM570GF100 (Intel® FPGA Download Cable II tertanam)
• Sumber konfigurasi FPGA
• Intel® FPGA Download Cable II (JTAG) Tertanam
• EPCQ flash (Konfigurasi Active Serial x1 atau x4)
• Flash fast passive parallel (FPP)
• Hard processor system (HPS)
• Memori FPGA
• 2X 1.024 MB 32-bit DDR3 SDRAM
• 1X 512 Megabit (Mb) CFI synchronous Flash
• 1X 256 Mb NOR Flash (EPCQ)
• Antarmuka I/O FPGA
• 1X soket PCI Express* x4 Gen2
• 2X port FPGA mezzanine card (FMC) ports
• 2X port 10/100 Ethernet
• 2X port SPF+
• 4X LED pengguna
• 4X tombol tekan pengguna
• 4X sakelar dip pengguna
• Sumber boot HPS
• 512 Mb QSPI Flash
• Flash kartu microSD yang dapat dilepas
• FPGA
• Memori HPS
• 1X 1.024 megabyte (MB) DDR3 SDRAM dengan error correction code (ECC)
• 1X 512 Mb memori flash quad serial peripheral interface (quad SPI)
• Soket kartu microSD dengan perangkat flash kartu microSD 4 GB
• Saru 32 Kb I2C serial EEROM
• Antarmuka I/O HPS
• 1X port Ethernet 1 Gigabit (HPS)
• 1X port on-the-go (OTG) USB 2.0 (HPS)
• 2X RS-232 UART (melalui port mini USB)
• 1X clock real-time (dengan cadangan baterai)
• 1X LCD teks dua baris
• 4X LED pengguna
• 4X tombol tekan pengguna
• 4X sakelar DIP
• Clocking
• Empat-generator clock yang dapat diprogram output untuk input clock referensi FPGA
• 148.5 MHz LVDS voltage-controlled crystal oscillator (VCXO) yang dapat diprogram untuk input clock referensi FPGA
• 50 MHz oscillator ujung tunggal untuk FPGA dan input clock MAX® V FPGA
• 100 MHz oscillator ujung tunggal untuk input clock konfigurasi MAX® V FPGA
• Input SMA untuk FPGA dan clock HPS
• Pembersih gangguan clock LMK04828
• Daya
• Adaptor 14—20 V input DC laptop
• Sirkuit pemantauan sistem
• Daya (tegangan, arus, watt)
• Mekanis
• Dimensi board—7,175” x 9”
• Konten perangkat lunak Arria® V ST FPGA Development Kit (dapat diunduh dari Tabel 2)
• Contoh desain
• Board Test System (BTS)¹
• Golden System Reference Design dengan server Web Board Update Portal
• Dokumentasi lengkap (lihat Tabel 2)
• Intel® SoC FPGA Embedded Development Suite Edisi Berlangganan
• Arm* Development Studio untuk Intel® SoC FPGA (Arm* DS untuk Intel® SoC FPGA) dijual secara terpisah², menggantikan Arm* Development Studio 5 (Arm* DS-5)
• Alat handoff perangkat keras ke perangkat lunak
• Perangkat lunak run-time Linux untuk pengembangan aplikasi
• Pustaka perangkat keras SoC untuk pengembangan firmware
• Contoh aplikasi
• Perangkat lunak Intel® Quartus® Prime, Development Kit Edition (DKE)
• Lisensi untuk menggunakan versi penuh perangkat lunak Intel® Quartus® Prime selama satu tahun

¹ Tonton video untuk mempelajari selengkapnya.

² Lisensi untuk Arm* DS for Intel® SoC FPGA dijual secara terpisah - periksa Pusat Unduhan untuk detailnya.
