Panduan pengguna perangkat keras untuk Intel® RAID expander RES2CV240 dan RES2CV360

Dokumentasi

Instal & Pengaturan

000007266

11/02/2020

Artikel ini menyediakan petunjuk penginstalan dan spesifikasi untuk RES2CV240 24-Port SAS expander kartu yang dikirimkan dengan Intel® Server System R2216GZ4GC dan kartu expander SAS RES2CV360 36-port yang dikirimkan dengan R2224GZ4GCSAS Intel® Server System.

Untuk konfigurasi penyimpanan besar yang memanfaatkan drive hard disk lebih dari delapan 2,5 inci, sistem dapat dikonfigurasi dengan kartu SAS expander internal yang dipasang di belakang perakitan drive Bay sebagaimana diperlihatkan dalam ilustrasi berikut. Pemilihan SAS expander bergantung pada konfigurasi SAS controller yang diinginkan.

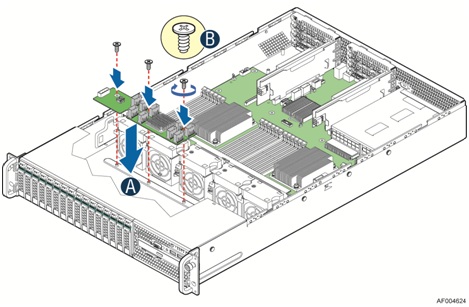

Illustration showing how to mount the SAS expander

Diagram berikut digunakan untuk membantu mengidentifikasi konektor SAS mini yang ditemukan pada kartu expander SAS. Perawatan harus dilakukan saat menghubungkan konektor dari expander SAS ke konektor pada backplane, karena setiap konektor telah diprogram sebelumnya di pabrik untuk menyediakan pemetaan identifikasi drive tertentu. Koneksi yang tidak tepat dapat menyediakan pemetaan drive yang tidak diinginkan.

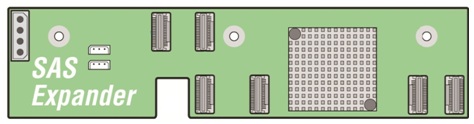

Diagram of 24-port SAS Expander

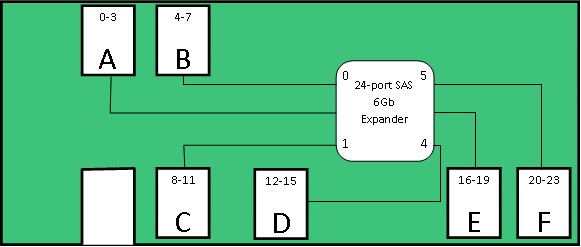

Diagram of 24-port SAS Expander with drive identification mapping

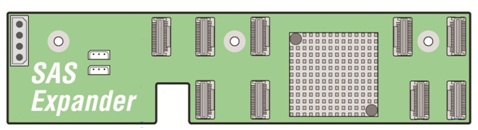

Diagram of 36-port SAS Expander

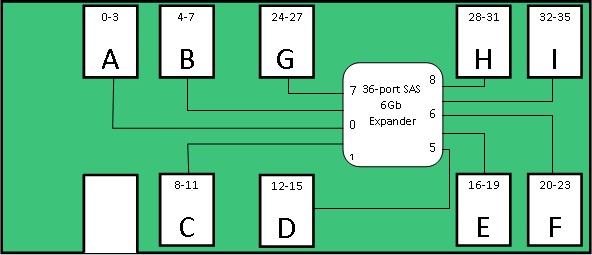

Diagram of 36-port SAS Expander with drive identification mapping


Setiap konektor pada kartu expander SAS dapat digunakan sebagai "kabel in" (SAS controller ke SAS expander) atau "kabel Out" (SAS expander ke Hot swap backplane) konektor tipe. Namun, untuk pemetaan drive bersebelahan (0 – 16 atau 0 – 24), perutean kabel berbeda bila menggunakan pengontrol RAID SAS/SAS 6 GB dengan kemampuan Wide-port yang dapat digunakan dengan menggunakan Port SCU tertanam.


Perutean kabel menggunakan kontroler RAID SAS/SAS 6 GB dengan kemampuan Wide-Port sebesar x8
Untuk memastikan drive pemetaan bersebelahan dengan menggunakan x8 Wide-Port mampu 6 GB SAS/SAS RAID controller dengan kartu expander SAS, sistem harus kabel sebagai berikut:

  • Kabel dari expander SAS ke backplane swap panas harus disambungkan secara berurutan: A – D untuk konfigurasi 16 drive, dan A – F untuk konfigurasi 24-drive.
  • Kabel dari kontroler SAS dapat dilampirkan ke salah satu konektor yang tersisa pada kartu expander SAS.


Perutean kabel menggunakan Port SCU tertanam
Catatan: berikut ini juga dapat diterapkan saat menggunakan kontroler RAID SAS/SAS 3 GB.

Untuk konfigurasi penyimpanan yang menggunakan hingga 16 atau 24 drive hard disk hanya untuk penyimpanan dan SSD internal terpasang sebagai perangkat boot, sistem harus dikonfigurasi sebagai berikut untuk memastikan pemetaan drive bersebelahan (0 – 16 atau 0 – 24):

  • Setidaknya satu perangkat SSD terpasang secara internal harus dilampirkan ke pengontrol AHCI (SATA_0 atau SATA_1 pada papan server) dan digunakan sebagai perangkat boot.
  • Kabel dari expander SAS ke backplane swap panas harus disambungkan secara berurutan: B – E untuk konfigurasi 16 drive, dan B – G untuk konfigurasi 24 drive.
  • Konektor SCU_0 atau 3G SAS/SAS RAID (0-3) kabel ke konektor SAS Mini pertama pada backplane swap panas.
  • Konektor SCU_1 atau 3G SAS/SAS RAID (4-7) adalah kabel ke konektor A pada kartu SAS expander.


Untuk konfigurasi penyimpanan yang memerlukan penggunaan drive hard disk sebagai perangkat boot, sistem harus dilengkapi kabel sebagai berikut untuk memastikan perangkat boot ditemukan dan untuk pemetaan drive berdekatan (0-16 atau 0-24):

  • Konektor SCU_0 (0-3) pada papan server kabel ke konektor SAS Mini pertama pada backplane swap panas.
  • Konektor SCU_1 (4-7) pada papan server adalah kabel untuk Connector_A pada kartu expander SAS 24-Port atau 36-Port.
  • Kabel dari expander SAS ke backplane swap panas harus disambungkan secara berurutan: B – F pada kartu expander 24-Port, dan B – G pada kartu expander 36-Port.
CatatanKeterbatasan desain controller SCU saat ini mencegah hard drive terpasang ke kartu expander SAS untuk menjadi perangkat boot saat kedua konektor SCU terpasang ke kartu SAS expander.



Lihat panduan Intel® server System produk rangkaian produk R2000GZ/GL untuk diagram perutean kabel yang menggambarkan berbagai konfigurasi penyimpanan yang berbeda.
