Pertanyaan Umum untuk Rangkaian Intel® Server Board S5000PA dan Rangkaian Intel® Server Board PAL
Jenis Konten: Garansi & RMA | ID Artikel: 000007473 | Terakhir Ditinjau: 12/01/2021
Dasar Pengetahuan Dukungan
Mengapa Microsoft Windows* hanya menunjukkan memori sebesar 4 GB, padahal saya memasang memori 8 GB?
Model PAE harus diaktifkan.
Apa yang didukung oleh Intel® Server Chassis?
Chassis Server Intel® SR1500
Chassis Server Intel® SR1550
Chassis Server Intel® SR2500
Diperlukan backplane atau midplane. Opsi apa yang tersedia?
Backplane SR1500:
| Kode Produk | MM | Keterangan | Jumlah Per |
| ASR1500SASBP | 880524 | Kit Backplane SAS Hotswap SR1500 (1U). Kompatibel dengan hard drive SAS atau SATA 3,5”. Isi kit mencakup: Backplane dengan 4 port kontroler SAS, kabel USB (ke panel depan). | 1 |
| ASR1500PASBP | 880523 | Kit Bakcplane SAS/SATA Pasif Hotswap SR1500 (1U). Kompatibel dengan hard drive SAS atau SATA 3,5”. Isi konten mencakup: Backplane hot swap dengan kemampuan pass-through untuk port SATA onboard atau kartu tambahan SAS/SATA, Kabel manajemen enclosure, 3 kabel SAS/SATA (sudah dirangkai dan panjang disesuaikan dengan Alcolu pada port SATA) | 1 |
Midplane SR1550:
| Kode Produk | MM | Keterangan | Jumlah Per |
| FALSASMP | 880521 | Midplane SAS SR1550/SR2500 dengan pengontrol SAS port ROMB8 opsional dengan peningkatan HW RAID opsional. Catatan: RAID memerlukan RAID activation key dan DIMM mini RAID (cache), masing-masing dijual terpisah. | 1 |
| FALPASMP | 880520 | Midplane Pasif SR1550/SR2500. Kompatibel dengan hard drive SAS atau SATA. Isi kit mencakup: Mid-plane pasif dengan kemampuan pass-through untuk port SATA onboard atau kartu tambahan SAS/SATA, Kabel manajemen enclosure, Catatan: Kabel drive SATA tidak disertakan. | 1 |
Midplane SR2500:
| Kode Produk | MM | Keterangan | Jumlah Per |
| FALSASMP | 880521 | Midplane SAS SR2500 (2U) dengan pengontrol SAS port ROMB8 opsional dengan peningkatan HW RAID opsional. Catatan: RAID memerlukan RAID activation key dan DIMM RAID (cache), masing-masing dijual terpisah. | 1 |
| FALPASMP | 880520 | Midplane Pasif SR2500 (2U). Kompatibel dengan hard drive SAS atau SATA. Konten kit mencakup: Mid-plane pasif dengan kemampuan pass-through untuk port SATA onboard atau kartu tambahan SAS/SATA, Kabel manajemen enclosure (I2C). Catatan: Tidak ada kabel SATA yang disertakan. | 1 |
Diperlukan juga riser ketinggian penuh. Opsi apa yang tersedia?
SR1500:
| Kode Produk | MM | Keterangan | Jumlah Per |
| ADWPCIEXPR | 856373 | Riser PCI-Express* Ketinggian Penuh SR1500 (1U) (satu slot PCI-Express x8) | 1 |
| ADWPCIXR | 865412 | Riser PCI-X Ketinggian Penuh SR1500 (1U) (satu slot PCI-X) | 1 |
SR1550:
| Kode Produk | MM | Keterangan | Jumlah Per |
| ADWPCIEXPR | 856373 | Riser PCI-Express* Ketinggian Penuh SR1500/1550 (1U) (satu slot PCI-Express x8). | 1 |
| ADWPCIXR | 865412 | Riser PCI-X Ketinggian Penuh SR1500/1550 (1U) (satu slot PCI-X) | 1 |
SR2500:
| Kode Produk | MM | Keterangan | Jumlah Per |
| ASR2500FHR | 880515 | Kartu riser PCI-Express* Ketinggian Penuh SR2500 (2U) (dua slot PCI-Express*, satu slot PCI-X). | 1 |
| ADRPCIXRIS | 863135 | Kartu riser PCI-X Ketinggian Penuh SR2500 (2U) (tiga slot PCI-X) | 1 |
| ADRACTRIS | 856546 | Kartu riser performa tinggi aktif PCI-X Ketinggian Penuh SR2500 (2U) (tiga slot PCI-X) | 1 |
Panel Kontrol juga diperlukan. Opsi apa yang tersedia?
SR1500:
| Kode Produk | MM | Keterangan | Jumlah Per |
| AXXRACKFP | 861048 | Panel Kontrol Standar SR1500 (unit memiliki tombol, LED, USB/video depan). | 1 |
| AXXLCPRACK | 861305 | SR1500 Intel® Local Control Panel (unit memiliki LCD, tombol, tombol navigasi, USB). | 1 |
SR1550:
| Kode Produk | MM | Keterangan | Jumlah Per |
| ASR1550FP | 881677 | SR1550 Panel Kontrol Standar (unit memiliki tombol, LED, USB/video depan). | 1 |
| ASR1550MINFP | 881675 | SR1550 Panel Kontrol Mini (unit memiliki tombol. LED, US depan) Tidak diperlukan video untuk konfigurasi 8 drive. | 1 |
| ASR1550LCP | 881676 | SR1550 Intel® Local Control Panel (unit memiliki LCD, tombol, tombol navigasi, USB). | 1 |
SR2500:
| Kode Produk | MM | Keterangan | Jumlah Per |
| ASR2500FP | 881747 | SR2500 Panel Kontrol Standar (unit memiliki tombol. LED, USB/video depan). | 1 |
| ASR2500LCP | 881264 | SR2500 Intel® Local Control Panel (unit memiliki LCD, tombol, tombol navigasi, USB). | 1 |

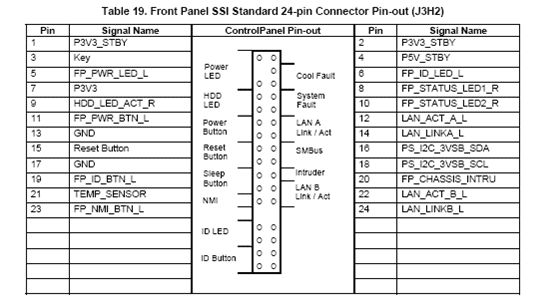

Pin keluar apa yang tersedia untuk Panel Depan?
Berapa batas Tegangan Keluaran Catu Daya?
